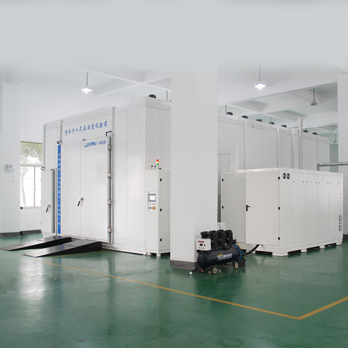

氢燃料电池试验箱
设备型号：LRHS-22.5M-QDC
品牌：金年会金字招牌在线入口LINPIN
标准配置：
工作室尺寸：3000mm×3000mm×2500mm(宽×深×高)
1、特别说明：产品图片以及参数跟实际产品略有差异 2、定制说明：一切规格按照客户实际情况或量身定制，支持非标定制。 3、库存配送：有货，全国送货保障！ 4、温馨提示：本产品型号众多，案例仅供参考，更多型号请联系客服！
电话：400-108-1833 在线咨询产品介绍
设备型号：LRHS-22.5M-QDC
工作室尺寸：3000mm×3000mm×2500mm(宽×深×高)
外型尺寸：3200mm×3920mm×2780mm(宽×深×高)，不含电机高度
机组尺寸：约2600mm×2500mm×2080mm×1组(宽×深×高)
动力柜尺寸：约1000mm×800mm×2080mm×2组(宽×深×高)
氢气系统尺寸：约4320mm×2300mm×2080mm(宽×深×高)，不含电机高度
空气系统尺寸：约5020mm×2500mm×2080mm(宽×深×高)，不含电机高度
动力柜尺寸：约800mm×600mm×2080mm×5组(宽×深×高)
氢燃料电池试验箱性能指标
温度范围：-50℃～+100℃【满足静态储存要求】-40℃~85℃【满足热负载要求，最高 150kW 散热量】
湿度范围：10%~95%RH(10℃~85℃范围内)【静态无热负载】65℃下，湿度由 10%到 95%的响应时间不超过100min【静态无热负载】温湿度60℃/90%RH【热负载 150kW】
温度控制精度：≤±1℃【发动机不运行时】、≤±3℃【发动机运行时，最高150kW散热量】
温度波动度：≤±0.5℃【空载】、≤±3℃【带载150KW】
温度均匀度：≤2.0℃【发动机在舱内无散热时】
湿度控制精度：±5%RH 以内【空载】
湿度波动度：≤±5%RH【空载】
升温速率：-40℃～+85℃，全程平均速率1℃/min【内部放置540kg电堆，散热150KW】
降温速率：+85℃～-40℃，全程平均速率1℃/min【内部放置540kg电堆，散热150KW】
客户测试产品：试验产品:金属燃料电堆发动机+总重量:540kg+电堆功率:150kw
氢燃料电池试验箱使用材料
外箱材质：优质冷轧钢板（t=1.0mm），表面静电喷塑处理
内箱材质：不锈钢板(SUS304-CP 2B 研磨加工)
底板材料：防滑不锈钢板(SUS304)t=3.0mm的焊接。底板承载要求：大于2T/mP2
保温材质：150mm硬质聚氨酯发泡保温层
照 明 灯：防爆LED灯，具有防湿、防爆、透明、隔热、不易产生蒸汽结霜等
氢燃料电池试验箱核心配置
控 制 器：进口“优易控”品牌温湿度仪表
制冷系统：德国“比泽尔”半封闭风冷/水冷式压缩机制冷方式
温度传感器：高精度Pt100 铂金电阻温度传感器
湿度传感器：高精度芬兰维萨拉“vaisala"电容式湿度传感器
卸 压 孔：配备电动压力平衡装置，任何情况下保持环境舱内为0～50Pa范围的微正压
送 风 机：单吸入多叶片离心式防爆风机，变频可调
安全呼叫系统：箱内设有呼叫系统，突发紧急事件时方便呼叫，可确保里面工作人员在紧急情况下的安全
可选配件：泵吸式防爆型氢气/氧浓度报警系统、烟尘浓度报警、门禁系统、防爆汇压保护装置、可视化监控系统等
安全保护：压缩机低压/过载/高压报警，氢气/氧气/烟尘浓度报警、风机过载、系统异常报警、紧急停止开关、缺水、短路、缺相、超温等保护
电源电压：AC380V±10% 50Hz
总 功 率：最大负荷容量约270KW、最大电流：480A；氢气系统功率约138KW、最大电流：240A；空气系统功率约165KW、最大电流：290A总空气开关容量1500A
